一、產品概述：

RDF系列空調離心通風機是吸收國內外同類產品的優特點，自行研制開發的后向離心式通風機。該風機為雙吸入進風形式，具有風量大、噪聲低、效率高、能耗少、運轉平穩等特點。共有4.0#～16.0#十三種機號。(改變主軸轉速可得到無窮多工況)。是各類中央空調機組、空氣處理機組及其它暖通空調、凈化通風等設備理想的配套產品。

二、風機代號說明：

RDF系列風機命名方式由風機系列代號、葉輪名義直徑、結構型式組成：

RDF-5.6-A

| | |_____ 結構型式

| | A(普通型)

| | B(加強型)

| |________ 葉輪名義直徑

|____________ 前向多冀雙進風離心風機系列代號

三、風機的型式：

1.風機旋向 RDF 系列可分為左旋(LG)和右旋(RD)兩種方式。判別方法：面對皮帶輪，葉輪順時針旋轉的稱為右旋風機，葉輪逆時針旋轉的稱為左旋風機。

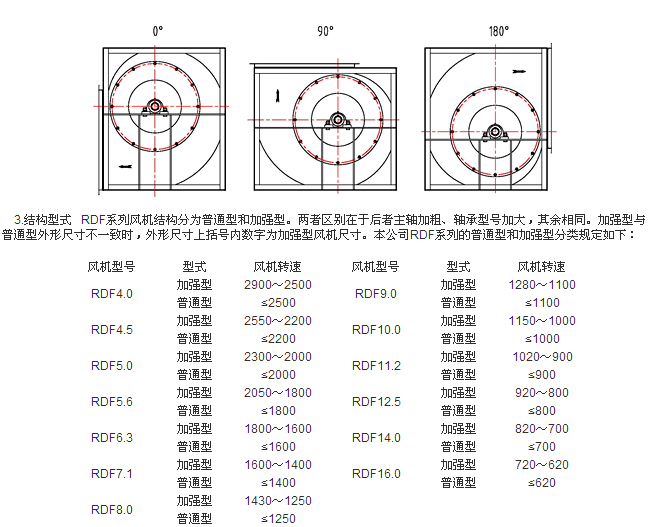

2.出風方向 RDF系列風機可制成0°、90°、180°三種出風方向，如下圖所示。

四、產品結構特點：

1.機殼

機殼采用優質鍍鋅鋼板制造，側板以先j的氣動模型為基礎設計。進風口整體沖壓成型，進氣曲面為流線型 ，氣體流暢，損失小。

2.葉輪

葉輪采用按三元流理論設計的后向扭曲型葉片，具有高效、高壓、低噪音等優點，全部使用優質鋼板制成。葉片與中、前盤連接為焊接式，結構可靠、強度大、并經動平衡校正，運轉平穩，振動小。

3.軸承

選用進口軸承，軸承使用壽命長、運轉平穩。

4.主軸

風機軸采用40Cr或45#鋼經粗加工、調質處理及磨削精加工制成，軸徑尺寸公差及形位公差亦嚴格控制，每根軸均經過涂覆防銹處理，強度高、剛性好。

5.出風口法蘭

法蘭采用鍍鋅鋼條制成，法蘭與蝸殼連接采用德國TOX免焊工藝，并具有足夠的剛度與強度，外觀精致、典雅；

6.傳動部

RDF系列風機傳動方式為E式傳動，皮帶輪選用歐標SP型窄V帶輪，表面經過發黑處理，強度大且美觀，皮帶選用英國PIX強力窄V帶，傳動力大、可長時間運行，傳動可靠。

五、使用說明：

樣本所示的風機性能參數是指標準進氣狀態下的性能，如使用條件與標準進氣狀態不一致，須先按標準進氣狀態進行換算。樣本所示的轉速為理論轉速，風機實際轉速會略有差異。

標準進氣狀態為：大氣壓力Pt＝101325Pa 進氣溫度ta＝20℃ 相對濕度Φ＝50% 空氣密度ρ＝1.2kg/m3

六、用戶須知

1.用戶根據風量、全壓要求選用風機，所需工況點應落在特性曲線的高效區。

2.由風量、全壓確定風機的其它性能參數，如轉速、軸功率、噪聲、電機等。

3.風機軸承正常使用溫度應在70℃以下，每隔3000小時加一次鋰基潤滑脂；如軸承溫度超過70℃，軸承溫度每上升15℃，則加油間隔時間減少一半。使用鋰基潤滑脂軸承ZUI高溫度不得超過110℃。

4.風機輸送介質為空氣或不含有粘性物質，無腐蝕性，不易燃、易爆的氣體。 輸送氣體中所含的塵土及硬質顆粒物不大于150mg/m3。 風機輸送氣體的溫度不超過80℃，海拔不超過1000m。

5.風機調試或運行時應嚴格控制電機電流，不得超過電機額定電流值。

6.定期停機檢查各處連接螺栓、銷釘?shù)�，如有松�?dòng)及時緊固；

7.風機運轉過程中如發生異響、劇烈振動等情況時，應立即停車檢查；

8.風機各部件不得碰撞、擠壓，不能堆放在潮濕或有腐蝕性物品的場所；

9.保持風機清潔，定期清理葉片上的雜物，防止引起葉輪不平衡；

10.軸承壽命隨使用環境而異。如軸承出現異常響聲，應立即檢查更換軸承或請專業廠家維修。

注：風機的性能參數及結構尺寸，本公司若有變更，恕不另行通知。
